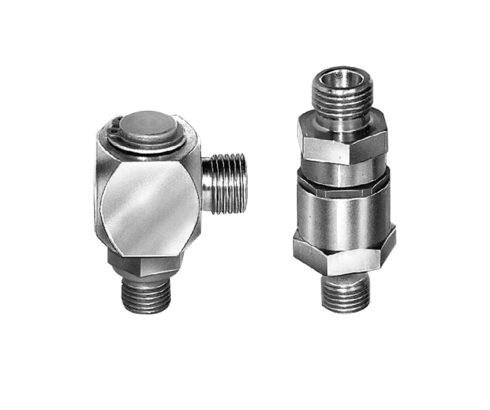

Racores y distribuidores giratorios, una vía

Descripción general
Los racores y distribuidores giratorios facilitan la alimentación de aceite a presión a dispositivos giratorios u oscilantes. Están montados en el centro de giro del dispositivo correspondiente.

Condiciones de servicio
Al seleccionar un racor o un distribuidor giratorio, se debe tener en cuenta la presión de servicio y el número de revoluciones. Los racores y distribuidores giratorios deben ser utilizados exclusivamente con aceite hidráulico de las clases de viscosidad 22, 32, y 46. Para garantizar una lubrificación suficiente de las juntas, todas las vías de los distribuidores giratorios deben conectarse con el generador de presión. Los racores y distribuidores giratorios deben sólo funcionar en un campo de temperatura entre +10 °C y +60 °C. Lo mismo es válido para ejecuciones especiales con juntas en FKM. Condiciones de servicio, tolerancias y otros datos ver hoja A 0.100.

Características técnicas
Campo de presiones de servicio: 10 – 500 bar
Velocidad continua admisible: 10 min^-1
Par inicial de arranque: aprox. 1,2 Nm
Par de apriete: G1/4 55 Nm
